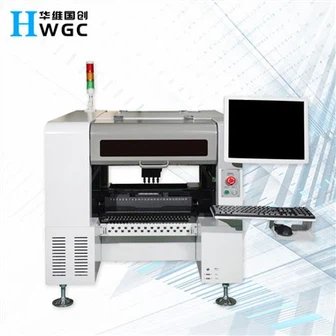

Smart Technology PICKANDPLACEMACHINE Asanble rasyonalize



SMT mounters (SMT mounters) se aparèy kle nan manifakti elektwonik pou plasman egzak konpozan sifas mòn yo (SMDS) sou tablo sikwi enprime (PCBS).



Montaj presizyon

Definisyon: Presizyon tèt la aliye mete eleman an sou PCB a, anjeneral nan mikromèt (μm).

Enpòtans: Segondè presizyon asire ke eleman yo byen enstale ak tablo a fonksyone byen.

Montaj vitès

Definisyon: Kantite eleman pou chak minit (CPH).

Enpòtans: Gwo-vitès aliye amelyore efikasite pwodiksyon ak satisfè bezwen yo nan gwo-pwodiksyon echèl.

Ranje gwosè eleman

Definisyon: Gwosè minimòm ak maksimòm konpozan ke yon mouner ka okipe.

Enpòtans: Adapte ak diferan konpozan gwosè, amelyore itilizasyon ekipman yo.

Gamme gwosè PCB

Definisyon: Gwosè minimòm ak maksimòm PCB ke mouner a ka okipe.

Enpòtans: Adapte ak diferan gwosè PCB, amelyore fleksibilite pwodiksyon an.





Elektwonik konsomatè

Pwodwi: Smartphones, tablèt, laptops, televizyon, konsola jwèt, elatriye.

Fonksyon: Monte mikwo-konpozan avèk efikasite ak presizyon pou satisfè bezwen ankadreman sikwi ki gen gwo -dansite.

Elektwonik otomobil

Pwodwi: Inite kontwòl motè (ECU), detèktè, nan-sistèm amizman machin, sistèm navigasyon, elatriye.

Wòl: Asire segondè fyab ak rezistans nan eleman nan anviwònman piman bouk.

Elektwonik endistriyèl

Pwodwi: PLC, kontwolè endistriyèl, modil pouvwa, chofè motè, elatriye.

Wòl: Bay gwo presizyon ak fyab, adapte nan anviwònman endistriyèl konplèks.

Elektwonik medikal

Pwodwi: Enstriman medikal, ekipman dyagnostik, pou kontwole, ekipman implantable, elatriye.

Wòl: Pou asire segondè presizyon ak disponiblite, satisfè kondisyon ki strik nan ekipman medikal.

Ekipman kominikasyon

Pwodwi: Estasyon debaz, routeur, switch, ekipman fib optik, elatriye.

Fonksyon: Efikas aliye konpozan segondè-frekans ak segondè-dansite pou asire pèfòmans ekipman yo.









Kantite tèt plasman yo	4(segondè-presizyon)
Kantite plato IC	48
Kantite manjeur	50/44 (sijè a 8mm feeder)
Pozisyon Presizyon	0.01mm
Repete Montage Presizyon	0.05mm
Montage vitès ranje rezistans	5000-8000Pcs/h konpozan kapasite
Eleman ki aplikab	rezistans, kondansateur, chip, pèl lanp 0201-30 * 30mm elatriye.
Sipòte zòn maksimòm PCB	50 * 50mm - (50F) 350 * 190mm / (44F) 350 * 260mm
Manje	manje elektrik, manjeur chanm konpwesyon lè, manjeur vibre, plato IC elatriye.
Aparèy rekonesans	make kamera x1, kamera rekonesans rapid x4, gwo-kamera presizyon x1
Wotè maksimòm konpozan aplikab yo	Mwens pase oswa egal a 7mm
PCB Transmèt Mode	twa -antre etap, koneksyon otomatik de goch a dwat, otomatik PCB pwezante
Mak Pozisyon	manyèl / otomatik
Metòd pwogramasyon	pwogramasyon otomatik apre yo fin enpòte dosye kowòdone PCB manyèlman
Sistèm kontwòl	HuaweiGuochuang sistèm kontwòl
Maksimòm Longè Etap XY Aks	629mm * 679mm
Tracks nan aks XY	gid mouvman lineyè + chofè vis
Mouvman mòd nan aks XY	entèlijan lyen akselerasyon ak ralantisman koub ak liy, algorithm entèpolasyon lineyè entegre.
Kontwòl òdinatè	òdinatè kontwòl endistriyèl ak processeur Intel-wo pèfòmans
Ajisteman Metòd Tracks	elektrik
Ranje Buch Tanpon	4.5mm
Maksimòm Longè Etap Z Aks	20mm
Ranje ang pou konpozan	± 180 degre
Motè	AC Servo Motor seri
Chofè	chofè DSP gwo-vitès
Kondisyon pou ekipman pou lè	filtre dlo lwil oliv, pi gran pase oswa egal a 50L, filtre pousyè ak estabilize presyon lè elatriye.
Pwovizyon pou vakyòm nan bouch	dèlko vakyòm ki entegre fonksyon pete vakyòm gwo -vitès la
Ranje Presyon ekipman pou lè	0.5-0.7Mpa
OS	Endepandan rechèch ak devlopman SMT entèlijan OS ki baze sou Windows
PCB mande	3-5mm kwen pwosesis nan mòd otomatik
Vizyon Display	17-pous ekspozisyon kontwòl endistriyèl
Kab	dirab kab fleksib (10 milyon fwa)
Pwovizyon pou pouvwa	220V 50/60Hz
Pouvwa Mwayèn	600W
Dimansyon machin	machin biwo 1140 * 900 * 900mm vètikal machin 900 * 1140 * 1340mm
Pwa	(machin biwo) 210kg (machin vètikal) 280kg
